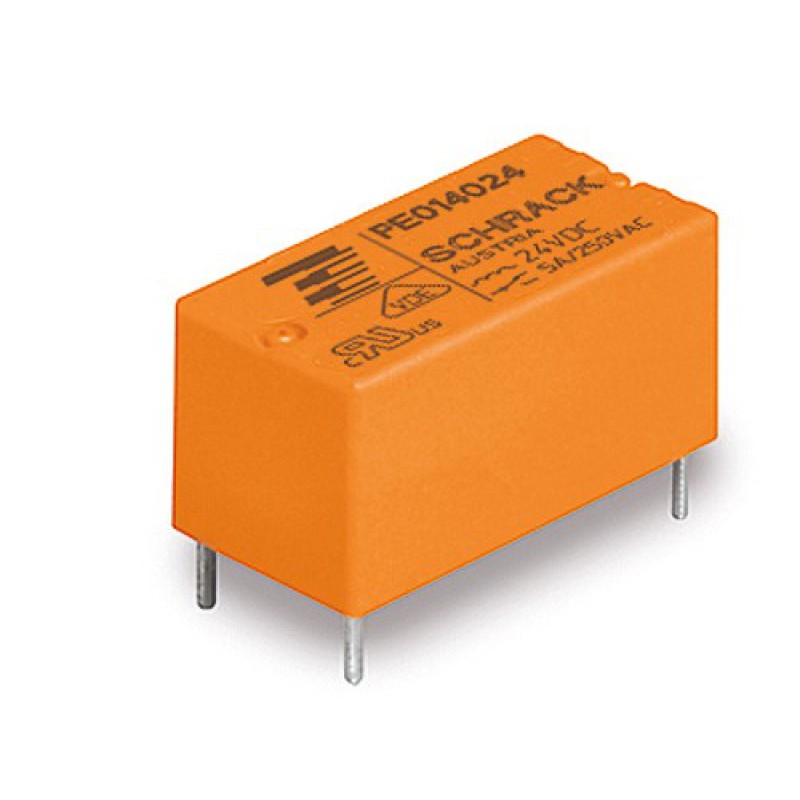

РЕЛЕ PE014024
Электромагнитное реле миниатюрное PE014024 производства TE Connectivity идеально подходит для использования в схемах с требованиями компактности и надежности. Данное устройство обладает номинальным напряжением обмотки 24 В, максимальным током контактов 5 А, а также возможностью коммутации напряжений до 300 В постоянного тока (DC) и до 440 В переменного тока (AC). Сопротивление обмотки составляет 2725 Ом, что обеспечивает стабильность работы. Монтаж реле осуществляется на печатную плату (PCB) благодаря шагу контактов в 7,62 мм. Габариты реле составляют всего 20x10x10 мм. Реле работает в широком диапазоне температур от -40°C до 85°C и имеет конфигурацию контактов SPDT, что делает его универсальным решением в различных областях применения. Модель PE014024 работает от постоянного тока (DC), что расширяет его возможности использования. Характеристики:
Конфигурация контактов SPDT
Тип тока управления АС/DC DC
Номинальное напряжение обмотки, В 24
Ток контактов макс., А 5
Коммутируемое напряжение DC макс., В 300
Коммутируемое напряжение AC макс., В 440
Сопротивление обмотки, Ом 2725
Монтаж PCB
Шаг контактов, мм 7.62
Длина, мм 20
Ширина, мм 10
Высота, мм 10
Мин.рабочая температура, °C -40
Макс.рабочая температура, °C 85
Технические параметры:
Ток питания обмотки Постоянный
Классификация реле по начальному состоянию Моностабильное
Поляризация Нейтральное
Количество обмоток 1
Сопротивление обмотки,Ом 2725
Номинальное рабочее напряжение,В 24
Контактный набор 1 перекл.
Максимальное коммутируемое постоянное напряжение,В 30
Максимальный коммутируемый ток, А 5
Максимальное коммутируемое переменное напряжения (cosf*1),В 240
Рабочая температура,С -40…85
Вес, г 5
